好多工程师选MOSFET，第一反馈便是看导通电阻RDS(on)数值，以为越低越好。这念念路在低压场景没裂缝，但一到高压诈欺，问题就来了。作念充电桩的工程师选的MOSFET导通电阻只消零点几欧，开关的时候却烫得能煎蛋。原因是他全盯着导通电阻RDS(on)选，完全没看栅极电荷Qg和开关技术参数。高压场景下，开关损耗才是发烧大户，光看导通电阻就等于只买了个"省电"的壳子，内部的"坑"全冷落了。
今天就拿三款650V高压MOSFET料号来聊聊这个事：HKTS13N65、HKTD7N65、HKTD5N65。
导通电阻低就省电？先搞了了损耗从哪来
MOSFET的损耗分两块：导通损耗和开关损耗。
导通损耗好贯串，便是电流流过器件时的I²R损耗，这部分如实和RDS(on)正关连。RDS(on)越低，导通损耗越小。
开关损耗就不一样了，是MOSFET在绽开和关断经过中产生的能量损耗，主要和栅极电荷Qg、开关技术td(on)和td(off)关连。开关频率越高，这块损耗占比越大。
高压场景为什么开关损耗更超越？因为高压MOSFET的导通电阻多半偏高，导通损耗本人就不低；而高压还意味着更高的VDS电压，开关蓦的的dv/dt也更剧烈，Qg大少量、开关技术长少量，损耗就蹭蹭往高涨。
举个具体数字匡助贯串：假定一个开关电源使命频率100kHz，高压MOSFET的导通损耗可能只占30%，剩下70%都是开关损耗。这时候你盯着RDS(on)选，省下的那点导通损耗，可能还不够填补开关损耗的洞窟。
三个中枢参数，一文说透
选高压MOSFET，不行只盯着RDS(on)，这三个参数得放一皆看：
1. RDS(on)导通电阻
径直决定导通损耗大小，单元是毫欧（mΩ）。天然是越低越好，但别忘了前边说的，高压场景下它不是唯独决定身分。
2. Qg栅极总电荷
MOSFET要导通，需要往栅极注入电荷把电容充满。Qg越大，动手电路要提供的电荷越多，开关速率越慢，开关损耗越高。单元是纳库仑（nC）。
3. td(on)/td(off)绽开/关断延伸技术
从动手信号变化到MOSFET内容完成绽开/关断的技术。这个技术越长，开关速率越慢，不异会推高开关损耗。
重心来了：低RDS(on)连续意味着更大的芯单方面积，世界杯(中国)芯片大了，结电容和栅极电荷也随着涨。是以低压MOSFET追求低RDS(on)是合理的，高压场景下这个念念路要出动。
三款料号对比量度

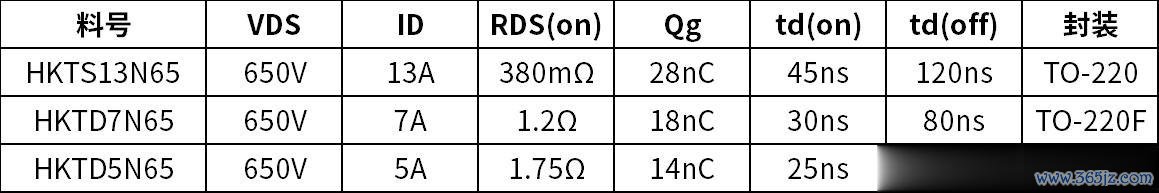

这里拿三款650V高压MOSFET作念个对比，参数都来自规格书：
HKTS13N65的RDS(on)最低，只消380mΩ，看着很诱东谈主。但它的栅极总电荷Qg是28nC，开关技术也偏长。若是你的诈欺频率不高、发烧主要来自导通损耗，选它没问题。
2026世界杯开云(中国)官方入口但若是你的开关频率在50kHz以上，HKTD7N65或HKTD5N65反而更合适。天然导通电阻高一些，但栅极电荷Qg更小、开关更快，总损耗反而更低。特地是HKTD5N65，栅极电荷Qg只消14nC，关断技术65ns，开关性能十分利索。
有个通俗的判断才调：估算一下导通损耗占比，若是低于50%，就别死磕导通电阻RDS(on)了，栅极电荷Qg和开关技术才是重心。
内容选型提倡
集会上头的参数对比，给几个具体场景的提倡：
高频开关电源（100kHz以上）：优先看栅极电荷Qg和开关技术，保举HKTD5N65或HKTD7N65，开关损耗低，全体效果更有保险。
低频大功率诈欺（20kHz以下）：导通损耗占比大，不错选导通电阻RDS(on)低的HKTS13N65，导通电阻的上风能充分证实出来。
对效果要求高、发烧敏锐的诈欺：作念个通俗的损耗打算，算了了导通损耗和开关损耗各占些许，再决定侧重哪个参数。

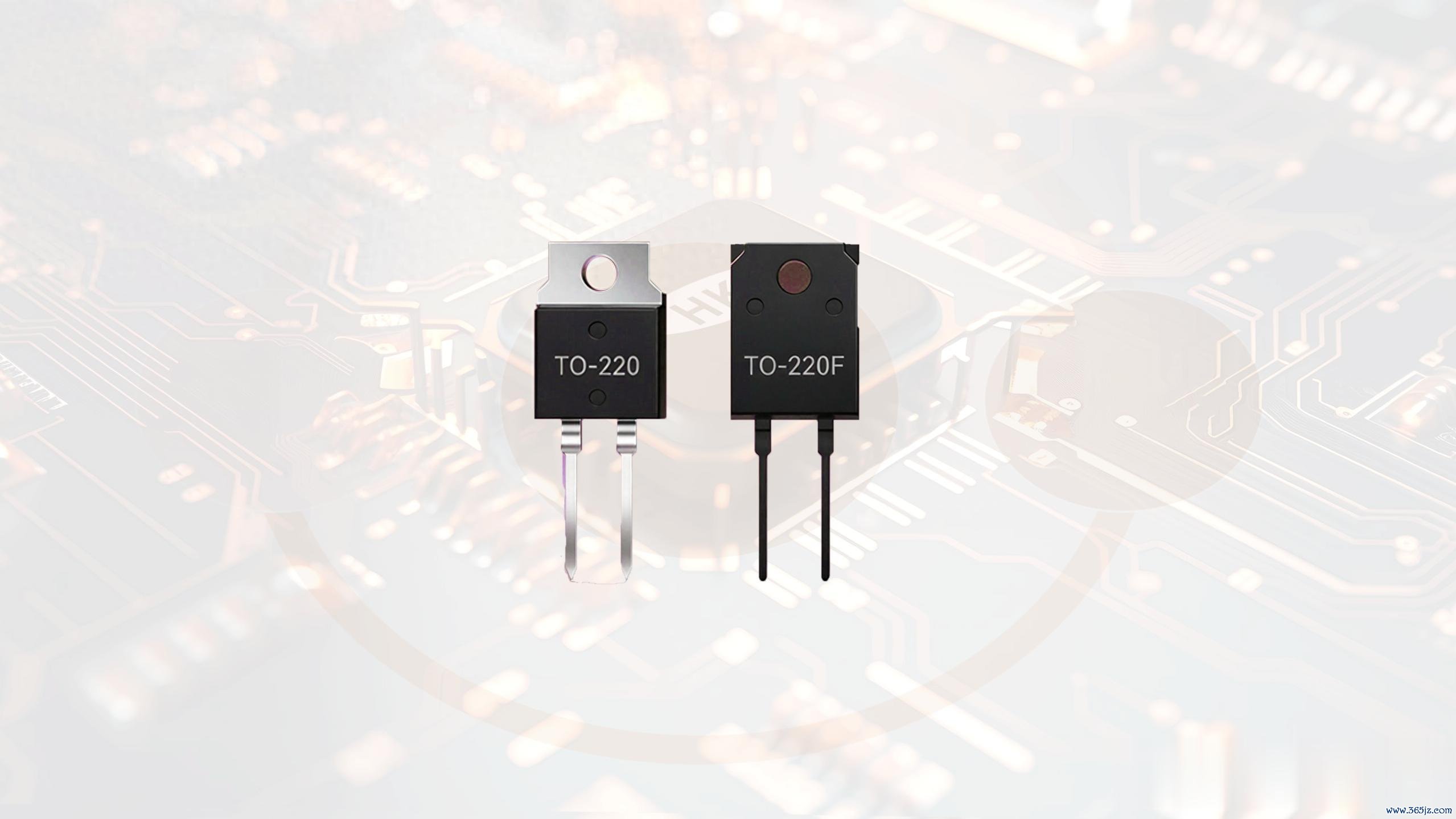

还有一个容易被忽略的点：散热要求。RDS(on)低的器件芯单方面积大，散热旅途反而可能受限；导通电阻RDS(on)高少量的器件芯片小，TO-220F依然全塑封绝缘封装，散热联想反而好作念。
选购避坑归来
高压MOSFET选型，记取这三点：
1. 别只看RDS(on)，高频场景Qg和开关技术才是关键
2. 先算损耗占比，导通损耗低于50%就别死磕导通电阻
3. 集会散热要求，TO-220F绝缘封装在某些场景反而更实用
选型这事2026世界杯体彩官网，莫得全都的"好"和"坏"，只消稳妥不稳妥。下次有东谈主跟你说"RDS(on)越低越好"，不错径直把这篇著作甩给他看。
